ผู้เขียน หัวข้อ: ICOM_ID51: การตั้งค่าสถานี (เริ่มต้นใช้งาน)  (อ่าน 1350 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

HS5TQA

  • Administrator
  • สมาชิกรุ่นกลาง
  • *****
  • กระทู้: 101
ICOM_ID51: การตั้งค่าสถานี (เริ่มต้นใช้งาน)

    ท่านที่มีเครื่องมาพร้อมใช้แล้วก็ต้องเริ่มด้วยการตั้งค่าสถานีใหม่กันก่อนนะครับ สำหรับเครื่องรุ่นนี้เป็นเครื่องดิจิตอบในระบบ D-STAR ออกแบบมาสำหรับนักวิทยุสมัครเล่นเท่านั้น การตั้งค่าและการใช้งานต่อไปนี้จะอ้างอิงถึงผู้ใช้ เกตเวย์ รีพีทเตอร์ที่เป็นนักวิทยุสมัครเล่นล้วน ๆ มั่วไม่ได้นะจะบอกให้...

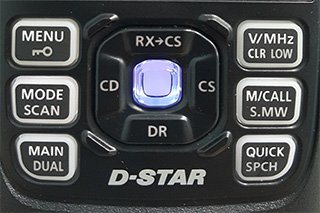

   เอาละครับ ก่อนอื่นขอแนะนำคีย์บอร์ดในโหมดแก้ไขข้อความกันก่อน การตั้งค่าต่อไปนี้จะต้องแก้ไขข้อความกันเยอะทีเดียว มาดูกันว่าปุ่มอะไรใช้ทำอะไรกันบ้าง เมื่อจะเพิ่ม แก้ไข ลบ ตัวอักษรหรือข้อความ โดยเรามีคีย์บอร์ดที่ให้มาดังภาพ


ปุ่มแต่ละปุ่มในโหมดแก้ไขข้อความมีความหมายดังนี้
ENTER: ตรงกลางสีฟ้า จะเรียกกว่าปุ่ม OK ก็ได้ เอาไว้สำหรับเลือก ตกลง ยอมรับ ใช้ปุ่มนี้เป็นหลัก
CD: เลื่อนเคอร์เซอร์ไปทางซ้าย เหมือนคีย์ลูกศรซ้าย
CS: เลื่อนเคอร์เซอร์ไปทางขวา เหมือนคีย์ลูกศรขวา
RX->CS: เลือกตัวอักษรแบบนับไปข้างหน้าเช่น A B C
DR: เลือกตัวอักษรแบบนับย้อนไปข้างหลังเช่น C B A
V/MHz(CLR): ใช้ลบตัวอักษรที่อยู่ด้านซ้าย เหมือนกับปุ่ม Blackspace
MENU: ใช้สำหรับยกเลิกการแก้ไข หรือ Cancel edit กดแล้วจะขึ้นหน้าต่างมาถามก่อนว่า จะยกเลิกหรือไม่ ?
QUICK: ขณะแก้ไขตัวอักษรจะไม่ได้ใช้งาน แต่จะใช้เป็นเมนูลัดในหน้าเมนู จะขึ้นหน้าต่างเมนูลัดหัวข้อนั้น ๆ มาให้เช่น Edit,Clear,Add เป็นต้น
DIAL: วอลลุ่มหมุนด้านบนสุด เอาไว้สำหรับเลือกตัวอักษร หรือเลือกรายการเมนู

มาเริ่มตั้งค่าสถานีตนเองกันก่อน

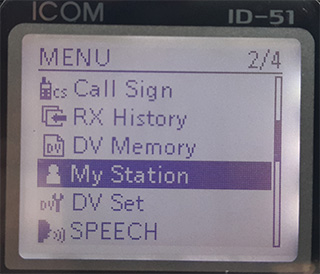

1.กดปุ่ม MENU เข้าสู่หน้าเมนูหลักเลือกไปยัง My Station


2.ตั้งนามเรียกขานกันก่อนโดยหมุน DIAL หรือกด RX-CS/DR เลือกหัวข้อ My Call Sign


3.ในหน้าต่าง MY CALLSIGN สามารถตั้งได้ 6 สถานี พูดง่าย ๆ ว่าใช้ร่วมกันได้ 6คนว่างั้นเถอะ (หากมีอยู่แล้วอยากลบ ให้กดปุ่ม QUICK แล้วเลือก Clear กด Enter แล้วเลือก YES)


4.เนื่องจากเค้าให้ตั้งได้ 6สถานีจึงเพิ่มไม่ได้ ดังนั้นก็จะแก้ไขได้อย่างเดียว ตัวอย่างอันดับ 1 มันยังว่าง ๆ อยู่ให้กดปุ่ม QUICK เลือก Edit แล้วกดปุ่ม Enter สีฟ้า

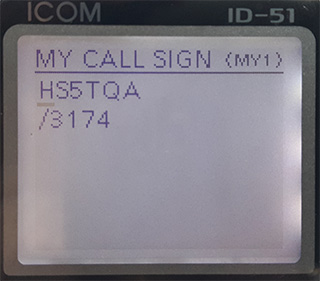

5.เมื่อเข้าสู่หน้าต่าง MY CALL SIGN (MY1) แล้วก็ใส่นามเรียกขานของท่านลงไปได้เลย โดยใช้คีย์บอร์ดแก้ไขและเพิ่มตามข้างต้นที่อธิบายไปแล้ว ในส่วนหลังเครื่องหมาย / จะเป็นคอมเม้นท์ใส่ได้เพียง 4ตัวอักษรเท่านั้น(จะคล้าย ๆ กับคอมเม้นท์ตัวอักษรสีเขียวในระบบ APRS) มันจะส่งไปพร้อม ๆ กับนามเรียกขานในขณะคุยอยู่ ในภาพผมใส่เลข DTMF ผมลงไปเพื่อบอกคนอื่น ๆ ว่าสามารถกดปุ่ม DTMF มาคุยกับผมโดยตรงได้เลย แล้วกดปุ่ม Enter สีฟ้า เพื่อบันทึกออกมา


6.เมื่อกดปุ่ม Enter ปุ่มสีฟ้า บันทึกออกมาแล้ว ก็จะได้นามเรียกขานและคอมเม้นท์ แสดงในรายการสถานี แล้วให้กดปุ่ม CD ย้อนเมนูกลับไปก่อนหน้าอีกครั้ง


7.เมื่อกดปุ่ม CD ย้อนกลับมาให้เลือกไปยัง TX Message เพื่อตั้งค่าข้อความ (คล้าย ๆ กับสเตตัสตัวหนังสือสีน้ำเงินใน APRS) หากใครไม่ใช้ก็ให้ข้ามส่วนนี้ไปได้เลย


8.เมื่อกด Enter เข้ามาแล้ว เราสามารถตั้งค่ามันได้ 5ข้อความ ตัวอย่างเลือกไปยังข้อความแรก


9.แก้ไขโดยการกดปุ่ม QUICK เลือก Edit เช่นเดิม


10.เมื่อเข้าหน้าต่าง TX MESSAGE แล้วก็ใส่ข้อความเข้าไปได้เลย โดยใช้คีย์บอร์ดตามที่อธิบายไว้ข้างต้น แล้วกดปุ่ม Enter เพื่อบันทึกออกมา


จบกับการตั้งค่าสถานี ซึ่งมันจะไปแสดงผลที่หน้าจอคู่สถานีและใช้เป็นสถานีต้นทางให้กับเกตย์และรีพีทเตอร์ด้วย



Sommerdeja

  • สมาชิกใหม่
  • *
  • กระทู้: 2
Re: ICOM_ID51: การตั้งค่าสถานี (เริ่มต้นใช้งาน)
« ตอบกลับ #1 เมื่อ: สิงหาคม 26, 2015, 04:41:01 PM »
จะลองดูพอดีมีอยู่

mukeiei

  • สมาชิกใหม่
  • *
  • กระทู้: 10
Re: ICOM_ID51: การตั้งค่าสถานี (เริ่มต้นใช้งาน)
« ตอบกลับ #2 เมื่อ: มีนาคม 26, 2018, 02:39:41 PM »
เป็นข้อมูลที่ให้ความรู้ สำหรับใครที่กำลังสนใจต้องขอบคุณมากจริงๆ
